ステンレスのHL（ヘアライン）の曲げ加工の場合、研磨面と研磨方向はどのように指定すればよいですか？
SUS304 HL（ヘアライン）の曲げ加工の場合は研磨面や研磨方向の指定が必要
ステンレスのHL（ヘアライン）の曲げ加工の場合は研磨面（使用する面、見える面）の指定が必要となります。
- 研磨面が外側になるか、内側になるか
- 研磨方向は曲げに対して水平か、垂直か
の組み合わせにより、全部で4パターンに別れます。

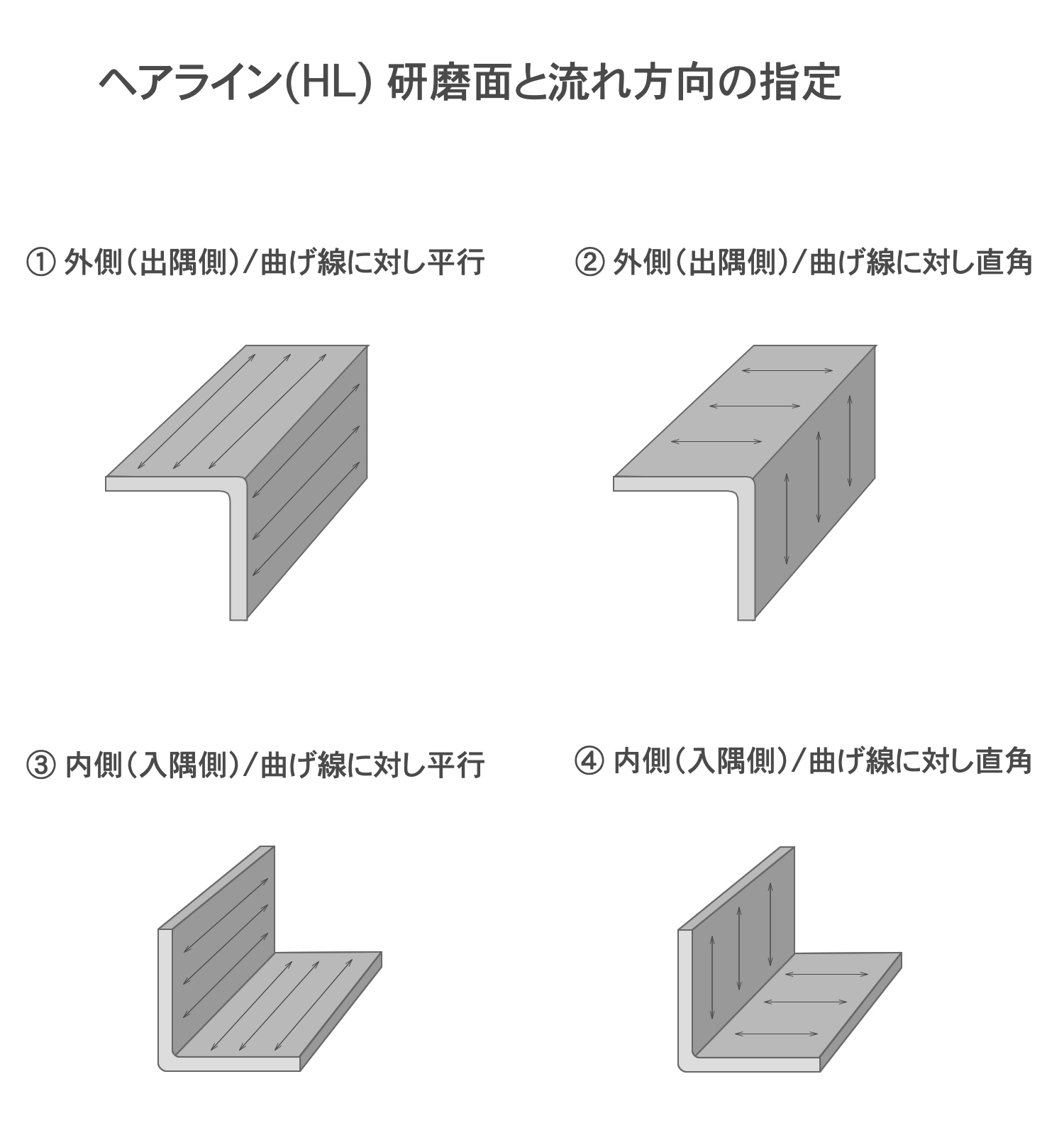

研磨面と研磨方向の組み合わせパターン
① 研磨面 外側 / 研磨方向 曲げに対して水平方向
② 研磨面 外側 / 研磨方向 曲げに対して垂直方向
③ 研磨面 内側 / 研磨方向 曲げに対して水平方向
④ 研磨面 内側 / 研磨方向 曲げに対して垂直方向
文章ですと分かりにくいですが、図で見ると下記画像のようになります。
