中押し（曲げ戻し）とは何ですか？

コの字曲げ加工の場合、通常は深い溝型形状の製作が出来ません。

まず、コの字曲げの工程として2回曲げ工程があります。

1回目の曲げ = L字曲げ状態

2回目の曲げ = コの字曲げ完成

深い溝型形状の場合はL字曲げの状態からコの字曲げにする際に機械に干渉して曲げ加工が出来ない（または機械から取り出せない）ためです。

寸法によっては中押しで曲げ戻すことによって製作できる場合がある

深い溝型形状の場合、中押し（曲げ戻し）で製作できる場合があります。

L字状態の時に底辺部を逆方向に曲げておき、W形状にします。

最後にW形状をコの字に戻すための曲げ戻しを行います。

デメリット

底辺部を一旦逆に曲げて最後に戻し曲げを行うため、その部分にはスジが残ります。

また、通常のコの字曲げと比べて工程が増えるためコストが掛かります。

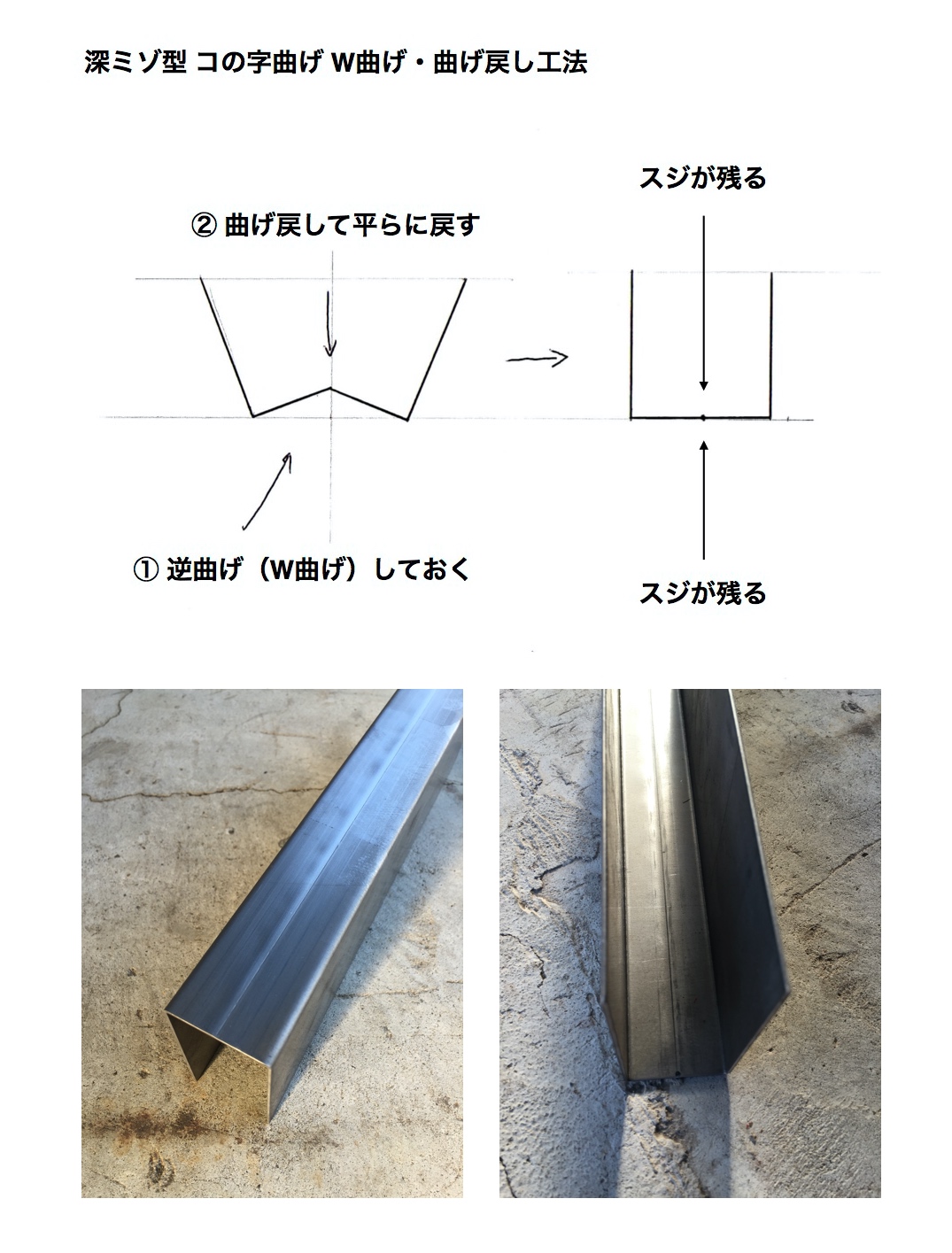

参考画像
