曲げ加工を依頼する時の寸法位置を教えて下さい

幅や長さといった表現は使う場所や形状によって異なるため、

文面で寸法位置を表現する場合には、下記のルールに従って表記しています。

通常はLが長さ、Wが幅と呼ばれます。

L曲げ加工

A, B, L で表現しています。

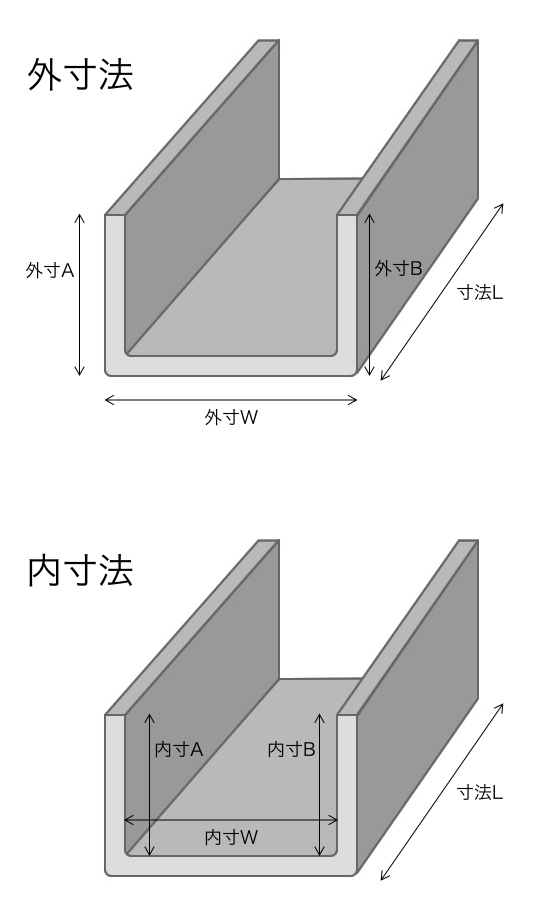

コの字曲げ加工

A, B, W, L で表現しています。
